Вакуумная термообработка металла: когда нужна и какое оборудование применяется

Принцип термообработки остаётся привычным: деталь нагревают до заданной температуры, выдерживают определённое время, а затем охлаждают по установленному режиму.

Главное отличие заключается в среде внутри рабочей камеры. Перед началом нагрева из неё откачивается воздух. Снижение давления уменьшает количество кислорода и других газов, способных взаимодействовать с поверхностью нагретого металла.

Это позволяет проводить обработку без выраженного окисления и обезуглероживания поверхности. В зависимости от технологического процесса в камере может поддерживаться вакуум или создаваться контролируемая среда с использованием технологических газов. ALD Vacuum Technologies указывает, что вакуум порядка 10⁻²–10⁻³ мбар по защитным свойствам может быть сопоставим с промышленными защитными газовыми атмосферами.

В результате деталь после обработки может сохранять чистую поверхность и не требовать удаления окалины перед следующей производственной операцией.

Вакуумная печь не предназначена для одной конкретной операции. Современные промышленные установки позволяют выполнять несколько видов термической и химико-термической обработки.

К основным относятся:

Такой перечень процессов приводят, в частности, производители промышленного вакуумного оборудования ALD, Ipsen и SECO/WARWICK.

Конфигурация печи при этом зависит от конкретной технологии. Установка для вакуумного отжига и печь для закалки с интенсивным газовым охлаждением могут иметь одинаковый принцип создания вакуума, но заметно различаться по устройству остальных систем.

Использовать вакуум для любой металлической детали нецелесообразно. Во многих случаях обычная камерная или шахтная печь обеспечивает требуемый результат.

Вакуум становится важен тогда, когда состояние поверхности является частью требований к готовому изделию.

Например, деталь уже прошла значительную механическую обработку. После нагрева в обычной атмосфере на поверхности появилась окалина, которую необходимо удалить. Возникает дополнительная операция: очистка, шлифование или другая обработка. Для точных изделий она может повлиять и на размеры.

Вакуум позволяет избежать или существенно сократить такую последующую обработку.

Другой случай — материалы, чувствительные к взаимодействию с атмосферой при высоких температурах. Здесь контролируемая среда необходима уже не столько ради внешнего вида, сколько для сохранения требуемых свойств поверхности.

Вакуумная технология также применяется при производстве ответственных деталей, когда необходимо обеспечить хорошую повторяемость процесса от одной садки к другой.

Одна из наиболее распространённых операций — закалка в вакуумной печи.

Деталь сначала нагревается до температуры аустенитизации, выдерживается, после чего быстро охлаждается. Для охлаждения могут использоваться инертные газы, например азот, аргон или гелий. В промышленных установках давление газа при закалке может достигать 20 бар.

Интенсивность охлаждения регулируется давлением и скоростью движения газа.

По сравнению с традиционной масляной закалкой газовое охлаждение позволяет получать чистые и сухие детали и лучше управлять условиями охлаждения. Оно также применяется для снижения и более предсказуемого контроля деформаций после термообработки.

Однако газовая закалка подходит не для любой стали. Для материалов, которым требуется более высокая интенсивность охлаждения, могут применяться другие решения, в том числе вакуумные установки с отдельной камерой масляной закалки.

При отжиге основной задачей становится изменение структуры материала, снижение твёрдости, повышение пластичности или снятие остаточных напряжений.

Вакуум используют тогда, когда одновременно необходимо предотвратить нежелательные реакции поверхности.

Так могут выполняться мягкий отжиг, отжиг для снятия напряжений, дегазационный и светлый отжиг. Деталь постепенно нагревается, выдерживается при установленной температуре, после чего охлаждается согласно технологическому режиму.

Для производства точных деталей вакуумный отжиг особенно интересен тем, что обработка может быть встроена между механическими операциями. Например, отжиг для снятия напряжений выполняют после черновой обработки, а затем деталь поступает на чистовое фрезерование или шлифование.

Вакуум применяется и для химико-термической обработки.

При цементации необходимо насытить поверхностный слой детали углеродом, чтобы после закалки получить твёрдую износостойкую поверхность при сохранении более вязкой сердцевины.

Вакуумный вариант этого процесса называется цементацией при низком давлении, или LPC. Обработка проводится без обычной газовой атмосферы цементационной печи. В рабочую камеру при контролируемом низком давлении дозированно подаётся углеродсодержащий газ.

После насыщения поверхности детали могут проходить газовую или масляную закалку в зависимости от материала и требований к изделию. Подобные процессы используются в современных одно- и многокамерных вакуумных комплексах.

Рабочая камера — только одна часть установки. Для проведения стабильного процесса требуется несколько взаимосвязанных систем.

В первую очередь это вакуумная система. Она включает насосное оборудование, трубопроводы, клапаны и средства измерения давления. Её задача — создать требуемый вакуум и поддерживать необходимые условия на разных этапах цикла.

Внутри камеры располагается горячая зона с нагревателями и теплоизоляцией. В промышленных печах используются графитовые или металлические нагревательные системы. Конструкция выбирается с учётом рабочей температуры, обрабатываемого материала и требований к чистоте процесса. Ipsen, например, выпускает вакуумные печи как с графитовой, так и с цельнометаллической горячей зоной.

Следующий элемент — система охлаждения. Для печей с газовой закалкой она включает вентилятор, теплообменник, систему подачи газа и оборудование для создания необходимого давления.

Всё это объединяет автоматика, которая управляет нагревом, вакуумированием, подачей газа, выдержкой и охлаждением.

Недостаточно вывести рабочую камеру на необходимую температуру. Важно, чтобы детали по всей садке находились в сопоставимых условиях.

Если изделия в центре загрузки нагреваются или охлаждаются иначе, чем изделия по краям, результат термообработки будет различаться.

Поэтому при проектировании учитывают геометрию горячей зоны, расположение нагревателей, размеры садки и циркуляцию охлаждающего газа.

Для газовой закалки особенно важен поток вокруг деталей. Современные конструкции используют направленную циркуляцию газа для более равномерного отвода тепла от всей загрузки. Такие системы применяются в серийных промышленных вакуумных печах.

По этой же причине детали нельзя размещать в печи произвольно. Схема садки является частью технологии.

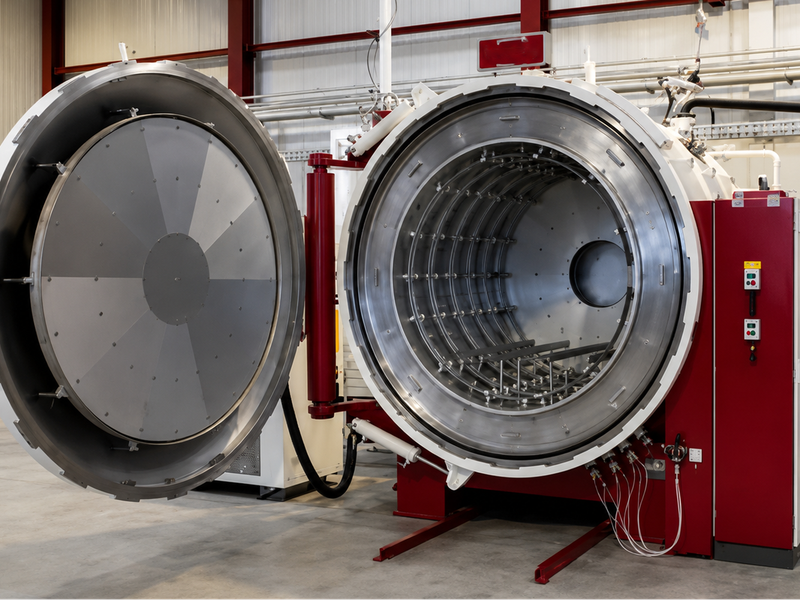

Для периодической обработки небольших и средних партий часто используют однокамерные вакуумные печи. Нагрев и часть последующих операций выполняются в одном рабочем пространстве.

Такая конструкция подходит для широкого набора процессов и сравнительно просто адаптируется под различную номенклатуру деталей. Однокамерные установки промышленного класса применяются для закалки, отпуска, отжига, пайки, спекания и цементации.

При высокой производительности или специальных требованиях применяются двух- и многокамерные системы.

В них технологические этапы разделены. Например, одна камера используется для нагрева и выдержки, другая — для быстрого охлаждения. В многокамерных линиях несколько процессов могут выполняться параллельно с разными партиями деталей.

Такая схема сложнее, но позволяет повысить производительность при серийном выпуске.

Подбор вакуумной печи начинается с технологии, а не с габаритов доступной модели.

Для проектирования оборудования необходимо определить:

После этого рассчитываются размеры рабочей зоны, мощность нагрева, производительность вакуумной системы и характеристики охлаждения.

Например, установка для отжига небольших партий инструмента будет отличаться от печи, предназначенной для серийной вакуумной цементации деталей трансмиссии. Даже если рабочие температуры двух процессов близки, требования к газовой системе, охлаждению и автоматизации будут разными.

Преимущества вакуумной технологии не означают, что она должна применяться повсеместно.

Если допустимо образование окалины, поверхность впоследствии всё равно проходит механическую обработку, а технологический процесс не требует вакуума, обычная промышленная печь может быть проще и рациональнее.

Нет смысла усложнять оборудование там, где это не влияет на характеристики конечной детали.

Другая ситуация возникает при работе с точными, дорогостоящими или ответственными изделиями. Если состояние поверхности, повторяемость режима или отсутствие окисления имеют непосредственное значение, применение вакуума становится частью самой технологии.

Качество обработки зависит не от факта наличия вакуума, а от того, насколько оборудование соответствует конкретной детали и режиму.

Рабочая температура, глубина вакуума, равномерность нагрева, скорость охлаждения и схема размещения изделий должны рассматриваться вместе. Не менее важны система управления и возможность воспроизводить установленный цикл при каждой новой загрузке.

Поэтому вакуумную печь следует проектировать под производственный процесс. Сначала определяются материал, свойства, которые необходимо получить, требования к поверхности и объём производства. После этого выбираются камера, вакуумная система, нагрев, охлаждение и автоматика.

При таком подходе вакуумная термообработка становится не отдельной сложной операцией, а предсказуемой частью технологической цепочки.
