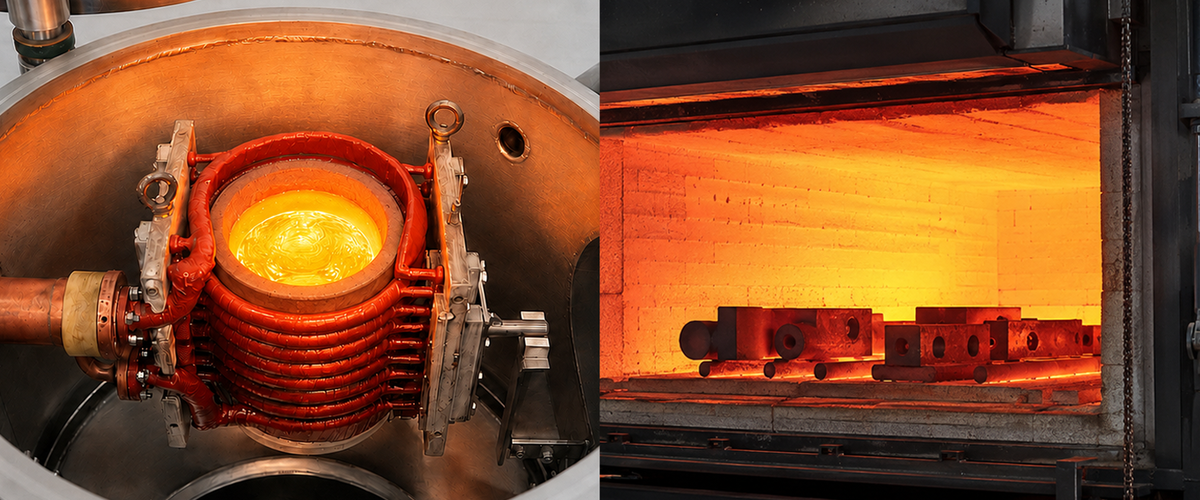

Муфельная, камерная, шахтная и вакуумная печь: что выбрать

Главная особенность муфельной печи — наличие муфеля, то есть рабочей камеры или защитной оболочки, которая отделяет изделия от нагревательных элементов и продуктов сгорания.

Такое решение позволяет создать более контролируемые условия нагрева и снизить влияние окружающей среды на обрабатываемый материал.

Муфельные печи используют для:

По конструкции такие печи могут заметно отличаться друг от друга. Есть компактные установки для лабораторий и небольших производств, а есть промышленные варианты с крупной рабочей камерой.

Основное преимущество муфельной конструкции — относительная простота и возможность получить стабильную температуру в рабочем объёме.

Однако такая печь подходит не для каждой задачи. Если требуется обработка крупногабаритных изделий, высокая производительность или сложная контролируемая атмосфера, могут потребоваться другие решения.

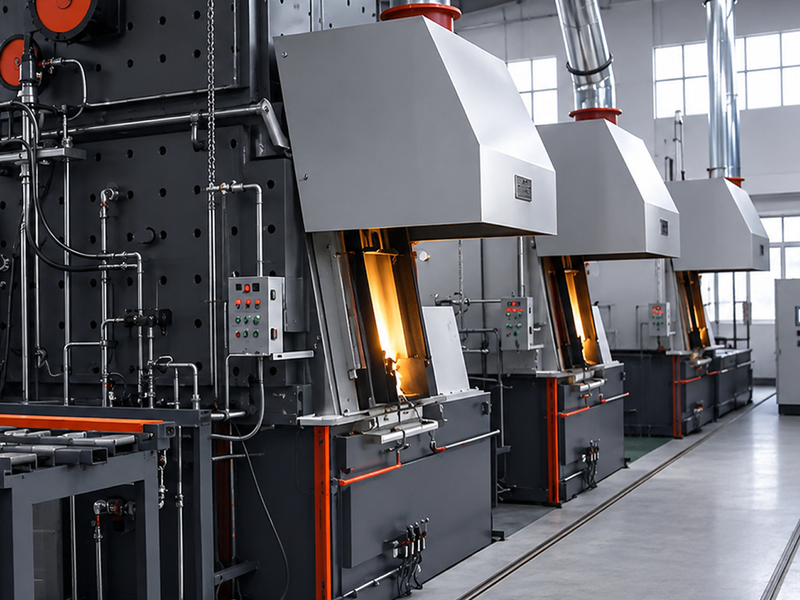

Камерная печь представляет собой теплоизолированную рабочую камеру, куда детали загружаются через дверь. Это одна из самых распространённых конструкций промышленного термического оборудования.

В таких печах проводят отжиг, отпуск, нормализацию, закалочный нагрев и другие операции.

Камерная компоновка удобна для деталей разной формы:

Размер камеры можно подобрать под конкретную садку, а загрузка выполняется вручную, с помощью тележки, поддона или механизированной системы.

Камерные печи ценят за универсальность. На одном оборудовании можно обрабатывать несколько типов изделий, если их технологические режимы находятся в рабочем диапазоне установки.

При этом важно учитывать способ размещения деталей. Если садка получается слишком плотной, воздух или защитная атмосфера хуже циркулируют между изделиями. Это может повлиять на равномерность нагрева.

Шахтная печь отличается вертикальным расположением рабочей камеры. Детали загружаются сверху и располагаются внутри печи вертикально или на специальной оснастке.

Такая конструкция особенно удобна для длинномерных изделий.

Шахтные печи применяют для обработки:

Главное преимущество заключается именно в геометрии рабочей зоны.

Если длинный вал разместить в обычной горизонтальной камере, потребуется печь большой длины. При вертикальном расположении можно уменьшить занимаемую производственную площадь и упростить размещение детали.

Шахтная конструкция полезна и тогда, когда важно снизить риск деформации длинного изделия под собственным весом. Способ подвески или установки детали подбирается исходя из её геометрии и требований к точности.

При этом такой тип печи менее удобен для универсального производства, где номенклатура постоянно меняется и большинство деталей имеют небольшие габариты.

Вакуумная печь отличается не столько формой камеры, сколько условиями, в которых проходит обработка.

Перед нагревом из рабочей камеры удаляется воздух, после чего процесс проходит при пониженном давлении или с использованием контролируемой газовой среды.

Это позволяет существенно уменьшить окисление поверхности и проводить процессы, чувствительные к присутствию кислорода.

Вакуумные печи используют для:

Главное преимущество — возможность получить чистую поверхность детали после термической обработки.

Если после обычного нагрева изделие приходится очищать от окалины, шлифовать или дополнительно обрабатывать поверхность, вакуумная технология может сократить количество последующих операций.

Но само оборудование сложнее. Помимо системы нагрева, необходимы вакуумные насосы, герметичная камера, датчики давления, система управления и, в зависимости от процесса, оборудование для подачи технологических газов и охлаждения.

Поэтому вакуумную печь используют там, где такие возможности действительно нужны технологическому процессу.

При выборе оборудования важно учитывать, что эти определения описывают разные особенности конструкции.

Камерная печь указывает прежде всего на форму и способ загрузки рабочего пространства. Муфельная — на наличие изолирующего муфеля.

Поэтому в некоторых конструкциях эти признаки могут сочетаться. Например, печь может иметь камерную компоновку и одновременно муфель, внутри которого размещается садка.

По этой причине при подготовке технического задания лучше не ограничиваться формулировкой «нужна камерная печь» или «нужна муфельная печь».

Гораздо полезнее описать:

Тогда конструкцию можно подобрать под реальную задачу.

Геометрия изделия часто сразу исключает часть вариантов.

Для небольших и средних деталей удобна камерная печь. Если обрабатываются длинные валы или оси, рациональнее рассмотреть шахтную конструкцию. Для небольших партий и относительно компактных изделий может использоваться муфельная печь.

Вакуумная установка выбирается прежде всего по технологии, но размеры садки здесь также имеют большое значение. Чем больше рабочая камера, тем выше требования к вакуумной системе, нагреву и охлаждению.

Важно учитывать не только размеры одной детали.

Печь работает с садкой, поэтому нужно заранее определить, сколько изделий загружается одновременно, как они будут располагаться и какую массу вместе с оснасткой получит вся загрузка.

Если после нагрева допускается образование окалины и дальнейшая механическая очистка предусмотрена технологией, нет необходимости применять более сложное оборудование только ради чистоты поверхности.

Если же деталь должна сохранить поверхность без выраженного окисления, потребуется защитная атмосфера, муфельная конструкция с соответствующей средой или вакуум.

Особенно это важно для готовых или почти готовых изделий, у которых уже выполнена значительная часть механической обработки.

Дополнительная очистка после нагрева в таком случае может быть нежелательной не только из-за времени. Она способна изменить размеры или шероховатость поверхности.

Большая печь не всегда означает более производительное оборудование.

Если предприятие выпускает небольшие партии, крупная камера может значительную часть времени нагреваться с неполной загрузкой. В результате растут энергозатраты и продолжительность цикла.

Для серийного производства, наоборот, слишком маленькая установка станет ограничением для всего участка.

Поэтому желательно считать производительность не только в килограммах одной садки, но и в количестве деталей за смену.

Нужно учитывать:

Именно полный цикл показывает реальную производительность печи.

Если требуется сравнительно простая термическая обработка небольших изделий и важна изоляция рабочей зоны, можно рассматривать муфельную печь.

Для универсальной обработки деталей разных размеров чаще подходит камерная конструкция.

Для длинномерных валов, осей и подобных изделий удобнее шахтная печь.

Вакуумная необходима тогда, когда процесс требует низкого давления, чистой поверхности, отсутствия окисления или специальных технологий, которые невозможно полноценно реализовать в обычной атмосфере.

На практике выбор может быть сложнее. Например, для длинного ответственного вала могут одновременно быть важны вертикальная загрузка и контролируемая атмосфера. Для другой детали решающим параметром окажется скорость охлаждения, а не сама конструкция камеры.

Поэтому тип печи определяют после анализа всей технологии производства.

Перед проектированием печи желательно сформировать перечень типовых деталей и режимов их обработки.

Для каждой позиции нужно определить материал, габариты, массу, температуру процесса и требования к поверхности. Затем рассчитывается максимальная садка и необходимая производительность участка.

После этого можно выбирать компоновку печи, способ нагрева, рабочую атмосферу, систему охлаждения и уровень автоматизации.

Такой подход позволяет не закладывать лишние характеристики и одновременно не столкнуться с ограничениями после запуска оборудования.

Муфельная, камерная, шахтная и вакуумная печи не являются взаимозаменяемыми вариантами одной установки. Каждая конструкция рассчитана на определённые условия работы. Правильный выбор начинается с понимания детали и технологического процесса, а уже затем определяется тип оборудования.
