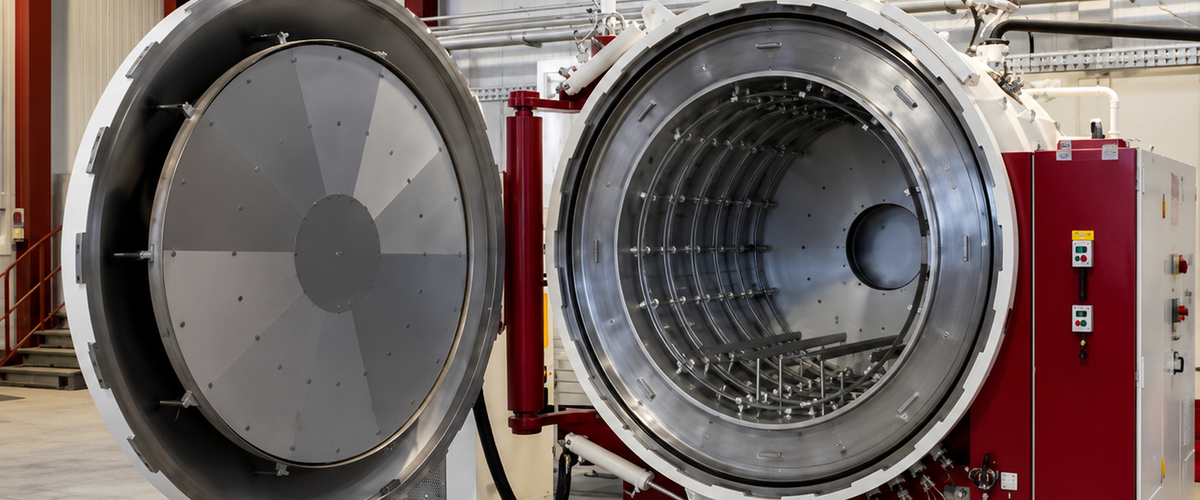

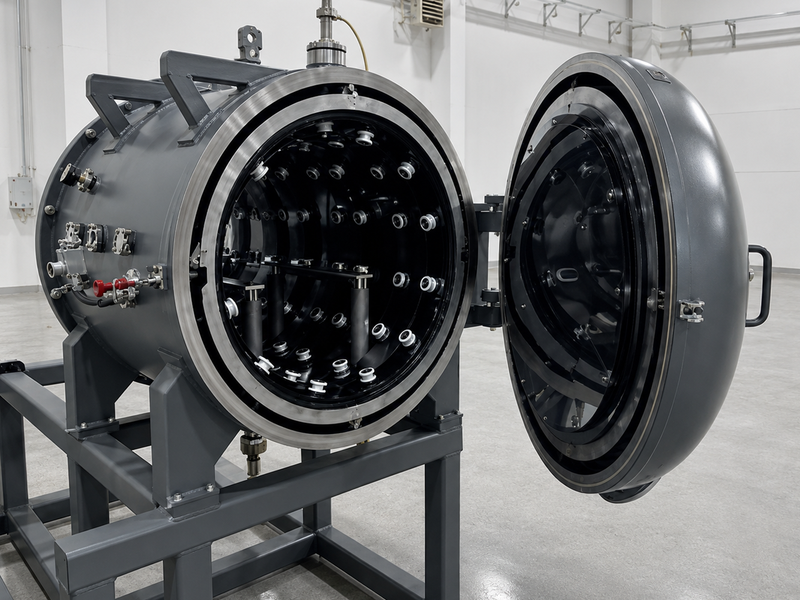

Как выбрать вакуумную печь для промышленной задачи

Современные вакуумные печи применяют для закалки, отжига, отпуска, пайки, спекания и других видов термической обработки. В промышленности такое оборудование используют для обработки инструмента, деталей двигателей, элементов трансмиссий, высокоточных металлических изделий и другой ответственной продукции.

У каждого процесса свои требования.

Для вакуумного отжига важны стабильность температуры и возможность выдерживать заданный режим в течение длительного времени. Для закалки большое значение имеет система охлаждения. При вакуумной пайке на первый план выходят чистота среды, точность температурного режима и равномерность нагрева. При спекании требования зависят ещё и от материала изделий.

Именно технология должна определять конфигурацию печи, а не наоборот.

Перед подбором оборудования желательно сформировать хотя бы исходный перечень:
материал деталей; размеры и масса одной детали; масса всей садки; максимальная температура процесса; необходимая скорость нагрева и охлаждения; требуемый уровень вакуума; продолжительность цикла; объём производства в смену или месяц; требования к качеству поверхности после обработки.
Если предприятие работает с несколькими группами деталей, параметры нужно определить для каждой из них. Это позволит понять, нужна специализированная или более универсальная установка.

Максимальная температура в технических характеристиках привлекает внимание первой, но сама по себе она говорит мало.
Важно учитывать рабочую температуру, при которой оборудование будет эксплуатироваться постоянно. Если основной процесс проходит при 1050 °C, нет смысла выбирать печь только потому, что другая модель способна нагреваться значительно сильнее. Запас должен быть технически обоснован.

Не менее важна равномерность температуры внутри рабочей зоны. Детали, расположенные в разных частях садки, должны проходить обработку в сопоставимых условиях. Чем выше требования к свойствам готового изделия, тем важнее контролировать этот параметр.

Например, производители промышленных вакуумных печей отдельно указывают показатели температурной однородности оборудования. У стандартных установок Ipsen заявляется равномерность порядка ±6 °C, а для отдельных решений для вакуумной пайки алюминия требования ещё строже.

При выборе оборудования стоит оценивать не только цифру в паспорте, но и то, для какого объёма рабочей зоны она обеспечивается.

Распространённая ошибка при подготовке технического задания состоит в стремлении получить максимально глубокий вакуум независимо от технологии.

На практике уровень остаточного давления должен соответствовать процессу и материалу. Для разных видов термообработки требования отличаются. Чем сложнее вакуумная система, тем выше стоимость оборудования, больше требования к обслуживанию и чувствительнее установка к состоянию уплотнений, насосов и других элементов.

Вакуум позволяет снизить нежелательное взаимодействие нагретой поверхности детали с окружающей атмосферой. Для ряда процессов это помогает избежать окисления и других поверхностных реакций, характерных для нагрева в обычной атмосфере.

Поэтому при подборе необходимо определить:
рабочий диапазон давления; время выхода установки на заданный вакуум; допустимую утечку; состав вакуумной системы; требования к чистоте процесса.
Для одних производств достаточно сравнительно простой системы, для других потребуется высокий вакуум и более сложная насосная группа.

При выборе печи легко заложить слишком большой запас по рабочему объёму. На первый взгляд кажется разумным купить камеру побольше, чтобы в будущем не столкнуться с ограничениями.

Но увеличение рабочей зоны влияет на стоимость самой установки, мощность системы нагрева, расход охлаждающей воды и газа, время цикла и занимаемую площадь.

Поэтому исходной величиной должен быть не максимальный размер отдельной детали, а габариты реальной садки: сколько изделий одновременно загружается в печь, как они размещаются и какую суммарную массу имеют.

Нужно учитывать и оснастку. Корзины, поддоны, подвесы и другие приспособления также занимают место и увеличивают массу загрузки.

Если производство серийное, полезно сразу рассчитать несколько вариантов компоновки садки. Иногда увеличение камеры действительно повышает производительность. В другой ситуации более выгодной оказывается печь меньшего размера с коротким циклом.

Если печь приобретается для закалки, систему охлаждения следует рассматривать как одну из ключевых частей оборудования.

В вакуумных установках применяется газовое охлаждение под давлением, а в некоторых технологических схемах используется закалка в масле. Выбор зависит от марки стали, геометрии деталей, необходимой интенсивности охлаждения и требований к деформациям.

В промышленных установках газовая закалка может выполняться азотом, гелием или другим предусмотренным технологией газом. Например, двухкамерные системы ALD предусматривают газовое охлаждение под давлением до 20 бар, а для некоторых деталей из низколегированных сталей производитель предлагает вариант с масляной закалкой.

Важен не только показатель давления. Необходимо оценивать скорость и направление газового потока, производительность теплообменника, мощность вентилятора и равномерность охлаждения всей садки.

Если массивные детали охлаждаются недостаточно интенсивно, требуемые свойства материала могут не быть достигнуты даже при правильно выполненном нагреве.

Конструкция горячей зоны тоже зависит от технологии.

Графитовые элементы широко применяются в промышленных вакуумных печах благодаря высокой рабочей температуре, ремонтопригодности и экономичности. Металлическая горячая зона используется в процессах, где особенно важны чистота среды и отсутствие контакта с углеродсодержащими материалами.

Производители предлагают обе конфигурации. Например, отдельные модели Ipsen выпускаются как с графитовой, так и с цельнометаллической теплоизоляцией горячей зоны.

Выбирать вариант следует с учётом материалов, которые будут обрабатываться в печи, рабочих температур и требований к чистоте процесса.

Для единичных технологических операций достаточно относительно простой системы управления. В серийном производстве требования становятся выше.

Оператору должно быть удобно создавать и сохранять программы обработки, контролировать температуру и давление, отслеживать этапы цикла и получать данные о выполненной операции.

Если детали ответственные, имеет значение архивирование параметров каждой садки. Это позволяет подтвердить соблюдение технологии и разобраться в причинах отклонений, если они возникнут.

При выборе оборудования стоит заранее выяснить, какие параметры записывает система управления, как долго хранится архив, можно ли выгружать данные и интегрировать печь в существующую производственную инфраструктуру.

Печь нельзя рассматривать отдельно от места, где она будет установлена.

До заказа оборудования необходимо проверить доступную электрическую мощность, параметры системы охлаждения, наличие необходимых технологических газов, вентиляцию, допустимые нагрузки на пол и возможности размещения оборудования.

Отдельно нужно учитывать пространство для обслуживания. Вакуумные насосы, нагревательные элементы, вентиляторы, теплообменники и другие узлы периодически требуют доступа. Если печь установлена вплотную к стене или соседнему оборудованию, обычное техническое обслуживание может превратиться в сложную производственную операцию.

Поэтому компоновку лучше согласовывать ещё на стадии технического задания.

При сравнении двух печей ориентироваться только на цену оборудования рискованно. В промышленной эксплуатации первоначальная стоимость является лишь частью расходов.

Нужно учитывать:
энергопотребление; расход технологического газа; ресурс нагревательных элементов; стоимость расходных материалов; сложность обслуживания; доступность запасных частей; время простоя при ремонте; производительность за один цикл. Печь с более высокой первоначальной стоимостью может оказаться выгоднее, если она быстрее выполняет цикл, потребляет меньше ресурсов и проще обслуживается.

Особенно заметна эта разница при двух- или трёхсменной работе.

Лучший способ выбрать вакуумную печь состоит в том, чтобы описать производителю не желаемую модель оборудования, а саму задачу.

В техническом задании желательно указать марки материалов, чертежи или размеры типовых деталей, массу садки, существующую технологию обработки, необходимую производительность и требования к результату.

Если изделие сложное или технология запускается впервые, полезно провести пробную обработку типовой детали. Производители промышленного оборудования применяют технологические испытания именно для того, чтобы проверить выбранный процесс до окончательной конфигурации установки. Такой подход используется, в частности, при подборе вакуумных систем для нестандартных производственных задач.

Это надёжнее, чем покупать печь с большим запасом по всем характеристикам.

Правильно подобранная вакуумная печь начинается с детали и технологического процесса. Сначала определяются материал, температура, необходимый уровень вакуума, способ охлаждения, размеры садки и объём производства. Затем под эти условия выбираются камера, горячая зона, вакуумная система, система управления и вспомогательное оборудование.

Такой подход помогает избежать двух крайностей: покупки установки, возможностей которой недостаточно для производства, и переплаты за характеристики, которые никогда не будут использоваться.

Для промышленного предприятия вакуумная печь является частью технологической цепочки, поэтому её параметры следует рассматривать вместе с производительностью участка, требованиями к качеству деталей и возможностями инженерной инфраструктуры цеха. Чем точнее сформулирована задача до начала проектирования, тем проще подобрать оборудование, которое будет стабильно работать в реальном производстве.
