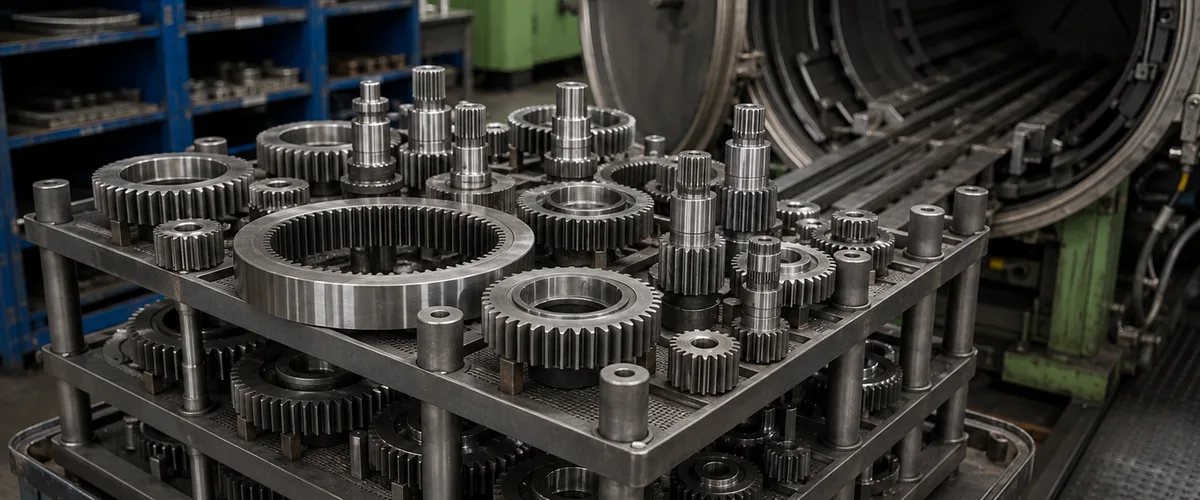

Нитроцементация и вакуумная цементация: требования к оборудованию

Поверхность шестерни, вала, втулки или другой нагруженной детали испытывает трение и контактные нагрузки. Если повысить твёрдость всего изделия, вместе с износостойкостью можно получить повышенную хрупкость. Цементация позволяет решить эту задачу иначе: упрочняется поверхностный слой, а сердцевина сохраняет способность воспринимать механические нагрузки.

При цементации поверхность стали насыщается углеродом. После последующей закалки формируется твёрдый слой требуемой глубины.

При нитроцементации в поверхностный слой вводятся одновременно углерод и азот. Состав рабочей атмосферы и режим процесса подбираются под марку стали, необходимую глубину слоя и свойства, которые требуется получить.

Существуют и процессы карбонитрирования при низком давлении. Например, оборудование SECO/WARWICK позволяет выполнять LPCN, то есть Low Pressure Carbonitriding, наряду с вакуумной цементацией LPC.

Вакуумную цементацию часто обозначают как LPC, Low Pressure Carburizing. Детали нагреваются в вакуумной камере, после чего при низком давлении подаётся углеродсодержащий технологический газ.

В промышленных установках в качестве такого газа может использоваться ацетилен. По данным ALD Vacuum Technologies, процесс LPC проходит без кислорода при давлении порядка 5–15 мбар и температуре примерно от 870 до 1050 °C. Конкретные режимы зависят от материала и требуемой глубины слоя.

Отсутствие кислорода уменьшает риск межкристаллитного окисления и позволяет получать чистую поверхность после обработки. Вакуумный процесс также обеспечивает хороший контроль насыщения поверхности углеродом и повторяемость результата.

Но эти преимущества предъявляют дополнительные требования к конструкции оборудования.

Для обычной газовой нитроцементации основное внимание уделяется формированию и поддержанию заданной атмосферы внутри печи. Для вакуумной цементации одним из основных узлов становится вакуумная система.

Камера должна сохранять герметичность во всём диапазоне рабочих температур. Насосное оборудование должно обеспечивать необходимое давление и достаточно быстро откачивать рабочий объём перед началом технологического этапа.

Имеет значение не только предельный вакуум, указанный в характеристиках установки. В реальном производстве важны скорость откачки, стабильность давления во время процесса и способность оборудования повторять один и тот же режим от садки к садке.

Для LPC требуется и точное регулирование давления во время подачи технологического газа. Поэтому печь работает как единый комплекс, в который входят камера, насосная система, датчики давления, трубопроводы, арматура и система автоматического управления.

Нитроцементация особенно чувствительна к составу рабочей атмосферы. Печь должна не просто подавать газ в камеру, а поддерживать заданные параметры процесса в течение всего цикла.

Для этого применяются системы дозирования и смешения газов, расходомеры, датчики и контроллеры. Современные установки позволяют задавать температуру, давление, состав атмосферы и другие параметры в технологической программе. В оборудовании Nitrex, например, контролируются температура, давление, расход газов и параметры атмосферы, а данные процесса могут сохраняться для последующего анализа.

Не менее важно равномерное распределение атмосферы внутри рабочей зоны. Если газ по-разному воздействует на детали в центре и по краям садки, свойства поверхностного слоя также могут различаться.

Поэтому конструкция системы циркуляции и размещение деталей внутри печи напрямую влияют на качество обработки.

Химико-термическая обработка связана с диффузией углерода и азота в металл, а этот процесс сильно зависит от температуры. Даже при правильно заданном составе атмосферы результат может оказаться нестабильным, если разные участки садки находятся в разных температурных условиях.

Промышленные печи поэтому разделяют на несколько зон нагрева с независимым регулированием. Например, установки Nitrex для азотирования и нитроцементации используют несколько контролируемых зон и обеспечивают температурную однородность внутри реторты порядка ±5 °C или лучше.

При выборе оборудования следует учитывать, для какого размера рабочей зоны производитель гарантирует указанный показатель. Особенно это важно для крупной садки и деталей разной массы.

После насыщения поверхности процесс не заканчивается. Для формирования требуемых свойств детали может потребоваться закалка, поэтому способ охлаждения закладывается в конструкцию оборудования ещё на стадии проектирования.

Вакуумная цементация часто совмещается с газовой закалкой под высоким давлением. Управляя давлением и скоростью движения газа, можно регулировать интенсивность охлаждения. Для некоторых материалов и массивных деталей применяется масляная закалка.

Промышленные вакуумные комплексы выпускаются в разных конфигурациях. Например, установки ALD предусматривают LPC с последующей масляной закалкой для деталей, которым требуется такой режим, а системы SECO/WARWICK могут комплектоваться газовым охлаждением под высоким давлением или закалкой в масле.

Выбирать систему охлаждения только по максимальному давлению газа неправильно. Нужно учитывать марку стали, массу садки, толщину сечений, требуемую скорость охлаждения и допустимую деформацию готовой детали.

Результат цементации зависит сразу от нескольких параметров: температуры, времени, давления, количества подаваемого газа и последовательности технологических этапов.

При серийном производстве вручную управлять таким процессом нецелесообразно. Печь должна работать по заранее заданным программам и контролировать параметры на каждом этапе цикла.

Хорошая система управления позволяет сохранять рецептуры для разных деталей, записывать фактические параметры обработки, отслеживать аварийные отклонения и формировать архив проведённых циклов. Такие возможности особенно важны на производстве, где необходимо обеспечить повторяемость результатов и подтвердить соблюдение технологии для каждой партии. Современные промышленные установки предусматривают автоматическое управление, архивирование параметров и интеграцию с производственными системами.

Чем больше номенклатура деталей, тем полезнее возможность быстро переключаться между проверенными программами обработки.

При нитроцементации и цементации используются технологические газы, поэтому к системе их хранения, подачи и отвода предъявляются отдельные требования.

Необходимо контролировать расход, исключать неконтролируемые утечки и предусматривать безопасное удаление или нейтрализацию отходящих газов. Оборудование для нитроцементации может комплектоваться специальными системами нейтрализации, а также вспомогательными установками подготовки технологической атмосферы.

Для вакуумной цементации столь же важна правильная организация подачи углеводородного газа. Его количество должно соответствовать программе процесса, а давление в камере необходимо поддерживать в заданных пределах.

Поэтому газовая система проектируется вместе с печью, а не рассматривается как отдельная вспомогательная часть.

Конфигурация оборудования во многом зависит от производительности участка.

Для небольших партий может быть достаточно одной рабочей камеры, в которой последовательно выполняются необходимые стадии процесса. При большом потоке деталей применяются многокамерные системы. В них нагрев, цементация и охлаждение могут быть разделены между отдельными зонами.

Такое решение позволяет сократить время между операциями и повысить загрузку оборудования. Например, промышленные установки для LPC выпускаются в двух- и трёхкамерном исполнении, а отдельная камера предварительного нагрева используется для повышения производительности линии.

Однако увеличение числа камер усложняет конструкцию и имеет смысл только тогда, когда этого требует реальный производственный поток.

Исходными данными для печи должны быть характеристики деталей, а не только название технологического процесса.

Необходимо определить:

После этого определяются размеры рабочей камеры, мощность нагрева, производительность вакуумной системы, схема подачи газов и необходимая интенсивность охлаждения.

Например, оборудование для единичной обработки небольших зубчатых колёс и линия для серийного производства крупных деталей трансмиссии будут существенно различаться, даже если технологический процесс формально называется одинаково.

Для нитроцементации требуется точное управление температурой и составом атмосферы. Для вакуумной цементации к этим требованиям добавляются вакуумная система, регулирование низкого давления и контролируемая подача углеродсодержащего газа. Если предусмотрена последующая закалка, её параметры также должны быть согласованы с материалом и конструкцией деталей.

Поэтому производственную печь оценивают не по одной характеристике. Важна работа всей системы: нагрев, газовая часть, вакуум, охлаждение и управление.

Именно согласованность этих узлов позволяет получать заданную глубину слоя, стабильные свойства поверхности и повторяемый результат при обработке каждой новой партии.
