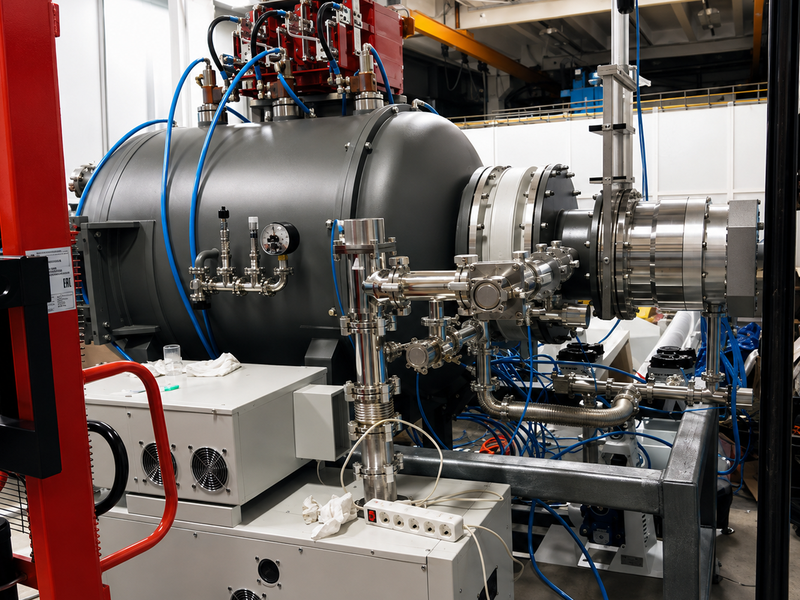

Разработка вакуумной камеры и блока диффузного обжига

Для ряда технологических операций в космической промышленности обычной термической обработки в воздушной среде недостаточно. При высокой температуре взаимодействие материала с кислородом, азотом и другими компонентами атмосферы может привести к окислению поверхности, изменению свойств материала или ухудшению качества соединения при пайке.

Поэтому обработка ответственных изделий проводится в контролируемой среде. В данном проекте требовалось создать оборудование, способное обеспечить нагрев до 1300 °С и одновременно поддерживать глубокий вакуум внутри рабочей камеры.

Отдельное внимание уделялось стабильности параметров процесса. Для изделий космической отрасли важно не только достичь заданной температуры или остаточного давления, но и обеспечить их воспроизводимость при проведении последовательных технологических циклов.

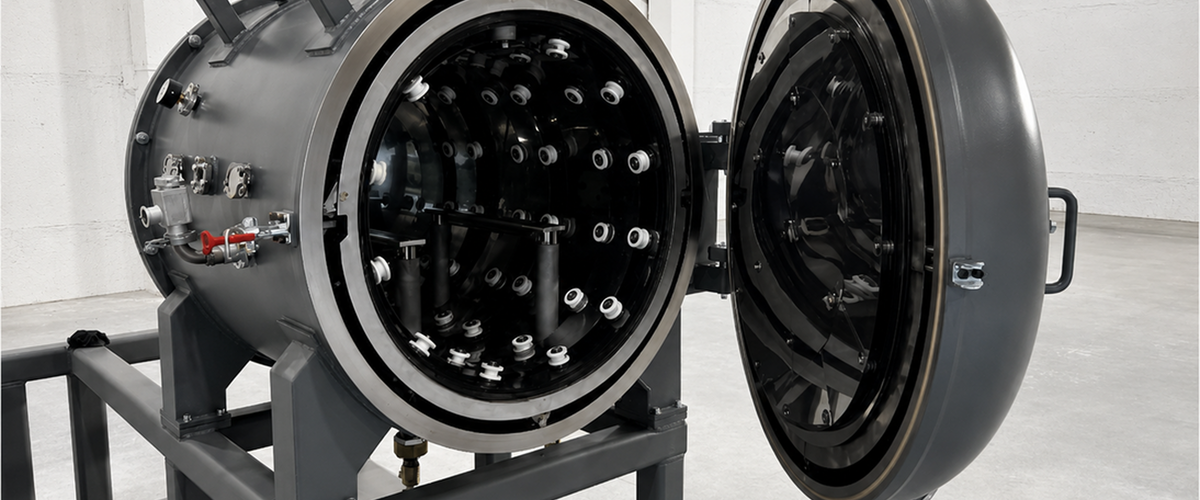

Камера является основой установки. Ее конструкция рассчитана на размещение изделий и технологической оснастки с учетом необходимых зазоров для равномерного нагрева.

Рабочий объем 0,9 м³ позволяет проводить обработку достаточно крупных деталей, сборочных единиц или одновременно размещать несколько изделий в зависимости от технологической схемы.

Конструкция камеры должна сохранять герметичность при многократных циклах нагрева и охлаждения. При проектировании подобного оборудования учитываются температурные расширения элементов, вакуумные уплотнения, расположение технологических вводов и присоединение вакуумной системы.

Особые требования предъявляются к внутреннему пространству установки. Материалы и элементы, находящиеся в вакуумной зоне, не должны становиться значительным источником газовыделения при нагреве, поскольку это затрудняет получение и поддержание требуемого остаточного давления.

Блок диффузионного отжига обеспечивает проведение высокотемпературной обработки изделий в заданных режимах.

При температурах до 1300 °С в материалах могут протекать процессы, связанные с перераспределением компонентов и изменением структуры. Конкретный режим определяется материалом изделия и задачей обработки: для разных деталей могут отличаться температура нагрева, продолжительность выдержки и скорость охлаждения.

Работа в вакууме позволяет проводить эти процессы без интенсивного взаимодействия поверхности изделия с окружающим воздухом. Это особенно важно при обработке материалов, чувствительных к окислению, а также при производстве ответственных деталей и узлов.

Конструкция оборудования рассчитана не только на диффузионный отжиг. Установка может использоваться для нескольких видов технологической обработки.

Одной из особенностей проекта стала возможность выполнять различные операции в одной рабочей камере.

Отжиг применяется для изменения структуры материала, снятия внутренних напряжений и получения требуемых эксплуатационных характеристик изделия. Проведение процесса в вакууме позволяет дополнительно защитить поверхность от окисления.

Вакуумная пайка используется при изготовлении сложных сборочных единиц, когда необходимо получить качественное соединение без применения обычных защитных атмосфер. Стабильный нагрев и низкое остаточное давление помогают создать необходимые условия для формирования паяного соединения.

Запекание изделий требуется в технологических процессах, где деталь или сборочная единица должна определенное время находиться при повышенной температуре. Вакуумная среда позволяет ограничить влияние газов на материал и поверхность изделия.

Возможность работать с несколькими технологическими процессами расширяет область применения установки и позволяет адаптировать ее под разные производственные задачи.

Заявленное остаточное давление 5×10⁻⁵ мм рт. ст. соответствует условиям глубокого вакуума. Его получение необходимо прежде всего для существенного снижения количества газов в рабочем пространстве камеры.

Чем меньше остаточное давление, тем слабее взаимодействие нагретой поверхности изделия с компонентами окружающей среды. Это помогает уменьшить образование оксидных пленок и загрязнение поверхности, что особенно важно при высокотемпературной пайке и обработке ответственных материалов.

Для получения такого вакуума недостаточно только герметичной камеры. В составе оборудования должна работать соответствующая система вакуумирования, а сама конструкция установки должна быть рассчитана на эксплуатацию при заданных температурных и вакуумных параметрах.

В результате проекта создан комплекс оборудования для проведения высокотемпературных процессов в условиях глубокого вакуума. Рабочая камера объемом 0,9 м³ рассчитана на обработку изделий при температурах до 1300 °С и остаточном давлении до 5×10⁻⁵ мм рт. ст.

Установка может использоваться для отжига, пайки и запекания изделий, применяемых в космической отрасли. Сочетание высокой рабочей температуры и глубокого вакуума позволяет проводить технологические операции в контролируемых условиях и снижать влияние окружающей атмосферы на обрабатываемые материалы.

Этот проект относится к задачам, где оборудование разрабатывается под конкретный технологический процесс. ЗМЗ выполняет проектирование подобных установок с учетом требуемой температуры, размеров рабочей зоны, уровня вакуума, особенностей изделий и условий эксплуатации на предприятии.
