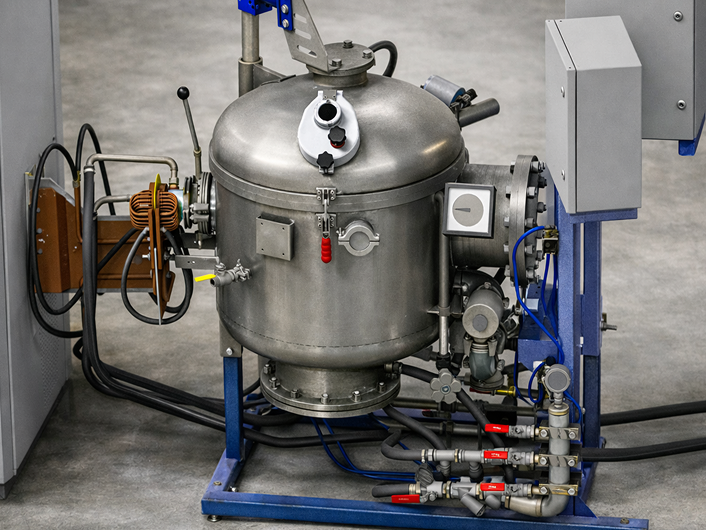

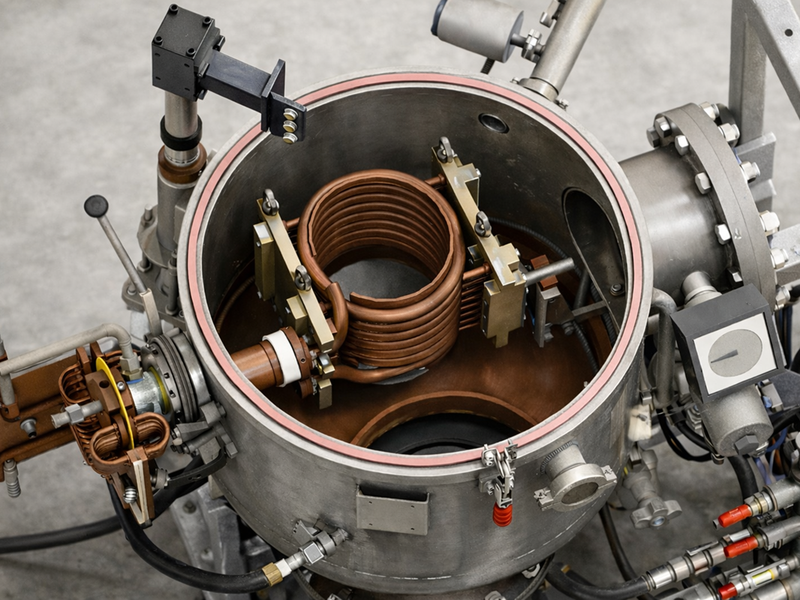

Модернизация вакуумной литейной печи

Работы выполняются для Специального конструкторского бюро турбонагнетателей, входящего в группу S7. Перед специалистами ЗМЗ стояла задача не просто восстановить работоспособность существующей установки, а определить ее фактическое техническое состояние и подготовить проект глубокой модернизации.

Печь VIM-4 находилась в эксплуатации продолжительное время. Износ затронул отдельные механизмы и элементы конструкции, часть оборудования требовала замены или переработки. Кроме того, необходимо было повысить удобство работы с установкой и расширить ее функциональные возможности.

При таком состоянии оборудования обычный ремонт отдельных узлов не решал задачу. Требовалось фактически заново проработать конструкцию печи, сохранив при этом решения, которые могли использоваться после восстановления.

Первым этапом стала полная разборка печи. Такой подход позволил получить доступ к основным узлам, определить степень их износа и оценить возможность дальнейшего использования.

Каждый элемент проходил осмотр, необходимые измерения и проверку. Специалисты фиксировали геометрию деталей, посадочные размеры, взаимное расположение механизмов и состояние сопрягаемых элементов.

Для оборудования, которое много лет находилось в работе, это особенно важно. Фактические размеры отдельных деталей могут отличаться от первоначальных из-за износа, ремонтов и изменений, выполненных во время эксплуатации. Использовать только исходные данные при разработке новой конструкции в такой ситуации недостаточно.

Обследование позволило разделить элементы печи на несколько групп: пригодные для дальнейшей эксплуатации, подлежащие восстановлению и требующие замены.

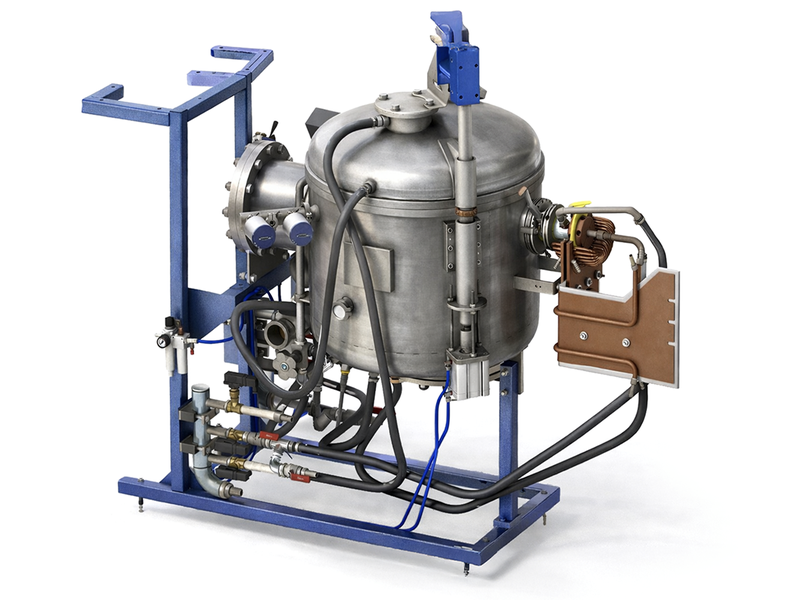

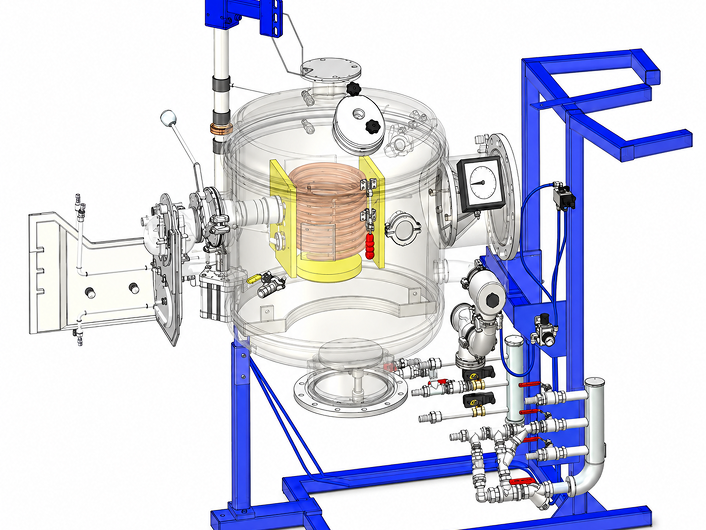

По результатам замеров специалисты ЗМЗ разработали трехмерную модель установки.

3D-модель позволила восстановить фактическую компоновку оборудования и использовать ее в качестве основы для дальнейшего проектирования. В цифровой среде можно проверить взаимное расположение узлов, оценить доступ к механизмам и заранее определить возможные сложности при сборке.

Для модернизации существующего промышленного оборудования такая работа имеет практическое значение. Новые детали и механизмы должны не просто выполнять свою функцию, но и точно интегрироваться в конструкцию печи, часть которой сохраняется.

Создание модели также позволило перейти от восстановления отдельных элементов к комплексной переработке установки.

На основе результатов обследования был разработан проект модернизации печи. Основными задачами стали восстановление ее рабочего ресурса, повышение функциональности и улучшение эргономики.

При проектировании учитывалось размещение основных узлов, доступ к механизмам для обслуживания, последовательность производственных операций и удобство работы персонала. Конструкция перерабатывалась таким образом, чтобы дальнейшая эксплуатация и техническое обслуживание печи были более удобными.

Отдельное внимание уделялось совместимости новых элементов с сохраняемой частью оборудования. При модернизации действующих установок это один из наиболее сложных этапов: новую конструкцию необходимо увязать с существующими присоединительными размерами, механизмами, коммуникациями и рабочим пространством печи.

По итогам проектирования специалисты ЗМЗ подготовили полный комплект рабочих чертежей, необходимых для изготовления деталей и последующей сборки оборудования.

Вакуумная литейная установка представляет собой комплекс взаимосвязанных систем. Ее работоспособность зависит не только от состояния корпуса или отдельных механических узлов. Необходимо учитывать вакуумную систему, герметичность рабочей зоны, механизмы перемещения, технологическую оснастку и взаимное расположение оборудования.

Особые требования связаны и с назначением печи. VIM-4 использовалась для производства лопаток турбокомпрессоров. При изготовлении таких деталей важны стабильность условий плавки и литья, повторяемость технологического процесса и надежная работа всех механизмов установки.

Поэтому модернизация выполнялась комплексно. Вместо замены отдельных изношенных деталей была проанализирована конструкция печи в целом и подготовлены решения для ее дальнейшей эксплуатации.

Промышленные печи часто имеют значительный запас по ресурсу основных корпусных элементов и металлоконструкций. Даже если часть механизмов устарела или полностью изношена, это не всегда означает, что установка должна быть списана.

После технического обследования можно определить, какие элементы целесообразно сохранить, а какие необходимо изготовить заново. Такой подход позволяет использовать существующую основу оборудования и одновременно устранить накопившиеся за годы эксплуатации ограничения.

Модернизация также дает возможность изменить компоновку отдельных узлов, повысить удобство обслуживания и адаптировать установку к текущим требованиям производства.

Однако решение принимается только после обследования. Если состояние базовых элементов не позволяет обеспечить дальнейшую надежную работу, восстановление оборудования может оказаться технически неоправданным.

В ходе работ специалисты ЗМЗ полностью разобрали вакуумную литейную печь VIM-4, выполнили замеры и обследование ее деталей и узлов, а затем создали трехмерную модель оборудования.

На основе полученных данных был разработан проект модернизации, направленный на восстановление ресурса установки, расширение ее функциональных возможностей и улучшение эргономики. Подготовлен полный комплект рабочей конструкторской документации для изготовления необходимых деталей и узлов.

Проект показывает один из вариантов работы с промышленным оборудованием, которое практически исчерпало первоначальный ресурс. В подобных случаях ЗМЗ может выполнить полный цикл инженерных работ: от разборки и дефектовки существующей установки до трехмерного моделирования, разработки новой конструкции и изготовления оборудования по подготовленной документации.
